Développement de codes de modélisation numérique pour résoudre les problèmes EMC
13/02/2014

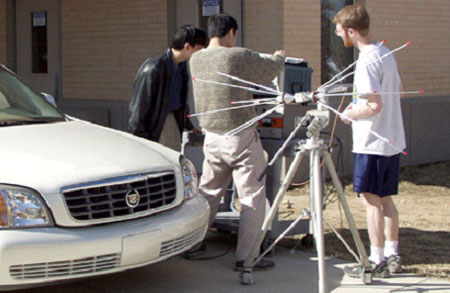

Outils de modélisation électromagnétiques numériques jouent un rôle important dans la plupart des projets de recherche Missouri S & T EMC laboratoire . Les modèles numériques ( appuyées par des données mesurées) peuvent fournir un aperçu d'un problème qui ne peut être obtenu par des mesures seul . Le laboratoire utilise un certain nombre de codes de modélisation commerciaux pour la modélisation de géométries simples et bien comprises. Cependant, les chercheurs développent également leurs propres codes de modélisation lorsque cela est nécessaire .
Il existe trois grands codes de modélisation numérique qui sont en cours de développement continu au Missouri S & T. Un ou plusieurs de ces codes est appliqué à presque tous les projets de recherche en laboratoire . Les codes sont nommés EMAP5 , CEMPIE et APOGEE .
EMAP5 est une pleine onde Code hybride finite-element/moment-method 3D . Il est utilisé pour modéliser des structures qui comprennent des régions avec un haut niveau de complexité et de régions avec de grands conducteurs de résonance (par exemple imprimés de cartes de circuits imprimés avec des enceintes ou des câbles ) . Il s'agit d'un procédé dans le domaine fréquentiel . Les éléments finis méthode et de moment méthode parties peuvent être utilisés indépendamment si nécessaire .
CEMPIE est un outil pour modéliser efficacement circuit Power Board structures de bus imprimés . Sa fonction est similaire à un outil 2D PEEC . Il réduit le bus de puissance pour un réseau à N ports équivalent qui peut être analysée en utilisant un simulateur de circuit tel que SPICE .
APOGEE est une pleine onde dans le domaine temporel des différences finies 3D ( FDTD ) de code . Il a été appliqué à tout, de structures de cartes de circuits imprimés à des systèmes entiers . Algorithmes Subcellular ont été développés que modèle fils minces et les coutures dans des enclos .
